医用X线机的基本结构分为诊断型和治疗型

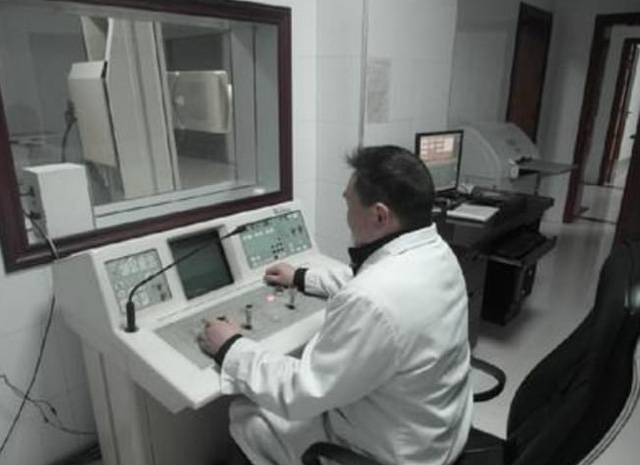

X光线机的基本结构，医用X线机分为诊断用X线机和治疗用X线机两大类。诊断X光机的基本结构由两个主要部分组成：X射线发生器和外围设备。X线发生装置也称为主机，控制装置、高压发生装置、X线管装置构成。任务是产生X射线并控制X射线的穿透能力、辐射强度和曝光时间。外围装置是根据临床检查需要而配装的各种机械装置和辅助装置。
x线机的分类，X线机按最大输出功率、高压变压器工作频率、应用范围等可分为多种类型。
1.按最大输出功率分类:
按X线管标称功率分类，如10kW、20kW等;
按管电流大小分类，小型（200mA以下）、中型（200~500mA）、大型（500mA以上）。
2.按高压变压器工作频率分类:诊断用X线机按高压变压器工作频率的高低可分为:
工频（50Hz/60Hz）X线机
中频（400Hz~20kHz）X线机
高频（大于20kHz）X线机
普通摄影X线机及其附属装置，X线管组件支持装置。X线管组件支持装置从结构上可以分为落地式、悬吊式、C形臂式等几种形式。落地式:分为双地轨式X线管组件支持装置、天地轨式X线管组件支持装置和摄影床一体化式X线管组件支持装置。双地轨式X线管组件支持装置:立柱由两条地轨支持，立柱固定在底座上，底座在双地轨上滑动，带动立柱和X线管组件在双轨道上纵向水平移动。这种立柱支持方式对机房高度无特殊要求，安装方便，缺点是地面轨道较多，显得不整洁。天地轨式X线管组件支持装置:立柱由一条地轨和一条天轨支持，其主体由立柱和连接杆组成。连接杆可上下伸缩，以在一定范围内适应不同高度的房间。天轨不承重，只起支持作用，安装不太复杂，应用较多。这种结构形式地面上只有一条轨道，较为整洁。

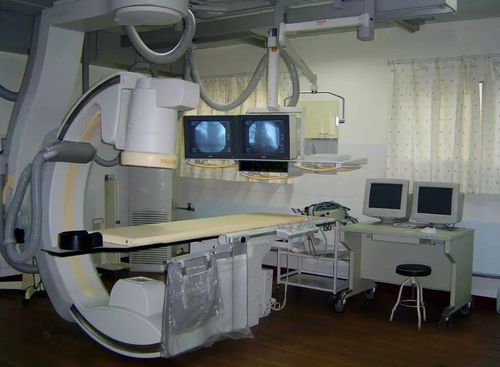

悬吊式X线管组件支持装置与前面落地式X线管组件支持装置相比，结构复杂、安装难度较大、相对成本较高，但它能充分利用机房上部，具有运动灵活、操作方便、运用范围广的特点，所以特别适用于多功能X线摄影。悬吊式X线管进行组件技术支持系统装置由固定纵向天轨、移动横轨、滑车、伸缩架、横臂、控制盒和X线管组件等组成。为适应各种不同X线特殊检查而设计的，名称因其形状而来。C形臂的一端装X线管头和遮线器，另一端装摄影转换和记录装置如影像增强器、电视摄像机、点片照相机和电影摄像机等。C形臂式可以和悬吊臂式的装置结合，组成悬吊式C形臂支持装置可以与专用底座结合成落地式C形臂支持装。占据空间少，活动范围大且灵活，因而特别适用于心血管系统的X线检查，检查时无需移动患者。
摄影床用于在摄影时安置患者，摆放体位。摄影床一般由床架、床面组成，床面可沿床纵向方向移动，有些摄影床的床面可沿横向方向移动，靠手柄或电磁锁止器固定。摄影床的床面下方一般配置有活动式滤线器以用于滤线器摄影，因此，有时也称之为滤线器摄影床。X射线管套的窗口位置安装有射线快门，也称为聚光器。用于控制X射线照射野的大小和形状，以阻挡不必要的X射线，减少患者的照射剂量，提高图像清晰度。X线管发出的X射线（原发射线）透过人体时，部分因与人体组织发生康普顿效应，使其传播方向改变而形成散射线。散射的光线作用在胶片上，使胶水产生雾气，模糊图像，从而降低图像质量。
